ElAparament de commutació KYN28A-12 és un tipus comú d'aparells-d'alta tensió a la Xina. El seu nom complet és "Indoor Metal-Clad Removable Switchgear". Les tensions nominals oscil·len entre 3,6 kV i 12 kV. La seva característica és que l'interruptor de buit està situat al centre del panell frontal de l'aparell de commutació, alliberant espai a sota per a compartiments d'expansió o cables.
K- significa blindatge metàl·lic, Y- significa extraïble, N- significa interior, 28A és el número de sèrie del model emès per la unitat responsable de la indústria i els 12 següents significa la tensió nominal de treball de 12 kV.
Estructura bàsica de l'aparell de commutació KYN28A-12
L'aparell de commutació KYN28A-12 consta d'un armari fix i un carro d'interruptors de buit extraïble. L'armari d'aparellament fix es divideix en quatre compartiments: compartiment de barres, compartiment d'interruptors, compartiment de cables i compartiment de baixa tensió. Els tipus bàsics d'armaris de commutació són l'armari de línia d'entrada i l'armari d'alimentació.
A més dels tipus d'armaris bàsics, hi ha altres variants disponibles, com ara seccionadors de barres, armaris de mesura, armaris PT i armaris de transformadors. A més, també estan disponibles configuracions amb interruptors de càrrega fixa, carros de contactors al buit i carros aïllants.
L'aparell de commutació es pot instal·lar contra una paret o cara a cara--per complir completament els requisits específics del lloc. En un sistema de secció de barres, es requereixen dues unitats de commutació dedicades: un armari d'unió de barres amb un carro d'interruptors i un armari aïllant (que també pot ser un armari PT o un armari de mesura).
Tancament i particions de l'aparell KYN28A-12
El tancament de l'aparell de distribució i les particions estan fets d'acer d'alta -qualitat (incloent acer galvanitzat de 2 mm-de gruix i acer galvanitzat de 2 mm-de gruix, i els panells de les portes són d'acer laminat en fred-de 2 mm-de gruix amb una superfície pintada). Aquests acers ofereixen una forta resistència a l'oxidació i la corrosió, i posseeixen una major rigidesa i resistència mecànica que l'acer suau normal. La seva estructura robusta i la seva força suficient poden suportar el pes dels components dins del recinte i les vibracions provocades pel funcionament. El tancament d'acer galvanitzat ofereix una forta resistència a la corrosió i l'oxidació sense necessitat de pintura, assegurant que mai s'oxidarà.
La part superior dels tres compartiments d'alta -tensió (compartiment de barres, compartiment d'interruptors i compartiment de cables) estan equipats amb panells d'alleujament de pressió. El disseny del dispositiu d'alleujament de pressió està determinat pel corrent. Per a corrents de barres principals de fins a 1000 A, els panells d'alleujament de pressió del compartiment de barres són panells plans. Per a corrents de barres principals entre 1000A i 2500A, els panells d'alleujament de pressió són panells de malla plana. Per a corrents de barres principals de 3150 A i superiors, s'utilitzen panells de malla en forma de M-. Per als panells d'alleujament de pressió del compartiment d'interruptors, els panells d'alleujament de pressió són panells plans de fins a 1000 A, panells de malla plana entre 1000 A i 1250 A i panells de malla en forma de M- per a 1600 A i superiors (inclosos armaris de transformadors i armaris PT). Per als panells d'alleujament de pressió del compartiment de cables i carros d'interruptors, els panells d'alleujament de pressió són panells plans de fins a 1000 A, panells de malla plana entre 1000 A i 2500 A, inclosos els armaris de transformadors. Els panells de malla en forma de M-s'utilitzen per a 3150A i superiors.
La placa d'alleujament de pressió està subjecta amb un cargol d'acer a un extrem i un cargol de plàstic a l'altre. Quan es produeix una fallada interna (arc) a l'aparell de commutació, augmenta la pressió al compartiment d'alta tensió-. Com que les portes de l'armari estan ben tancades i tancades de manera segura, el gas d'alta pressió-passa a través de la placa d'alleujament de pressió i s'allibera. La porta del compartiment de cables i la porta del compartiment de l'interruptor estan separades, cadascuna amb una finestra d'observació de vidre a prova d'explosió-. Els compartiments adjacents de l'aparellament estan separats per particions separades i, fins i tot quan es munten, queda una capa d'amortiment d'aire, evitant que l'aparell es fongui a causa de l'arc de falla.
El compartiment de baixa-tensió D està muntat com un compartiment independent, separat de l'àrea d'alta-tensió. Una partició separa el compartiment del disjuntor B del compartiment del cable C. Fins i tot si es retira el carro del disjuntor (moment en el qual les solapes es tanquen automàticament), els operadors no poden accedir a les peces actives del compartiment A i del compartiment del cable C. La partició horitzontal es pot treure traient els cargols de retenció, facilitant la instal·lació de passacables.
La coberta posterior del compartiment de barres i el gran panell d'endolls corbats amb una vàlvula proporcionen aïllament intern dins de l'aparell. Fins i tot en el cas d'un arc d'avaria de la barra, les particions internes garanteixen la seguretat del personal a prop del compartiment del interruptor i del compartiment del cable. El compartiment de baixa tensió (compartiment d'instruments) està separat del compartiment d'alta tensió-per la partició del compartiment d'instruments. Aquesta partició proporciona protecció mecànica i tèrmica contra l'arc en cas de fallada d'arc intern a l'armari final.
El compartiment de baixa-tensió (compartiment de relé) està separat del compartiment d'alta-tensió per la partició del compartiment de l'instrument. Les cobertes de terminals (segell d'extrem) als dos extrems d'una disposició de l'aparell de commutació no només garanteixen l'aspecte estètic de l'aparell de commutació, sinó que també proporcionen protecció mecànica i tèrmica contra l'arc en cas d'una fallada d'arc intern a l'armari final.
Compartiment de commutació KYN28A-12
Esquema de la sala d'interruptors

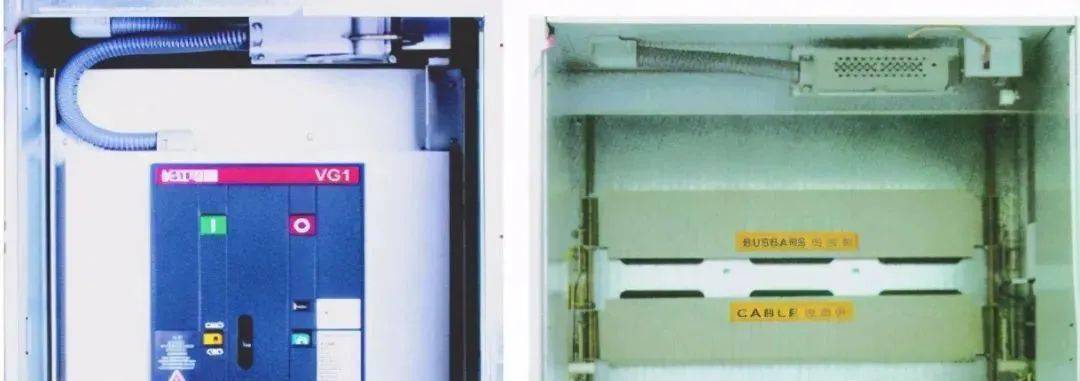

Compartiment de l'interruptor: el carro de l'interruptor s'instal·la al compartiment B de l'interruptor muntat en carril-, que permet moure l'interruptor entre dues posicions diferents: funcionament i prova/aïllament. Quan el carro es mou de la posició de prova a la posició de funcionament, les vàlvules superior i inferior s'obren enclavant els rails de la vàlvula a banda i banda de l'interruptor amb els rodets superior i inferior del conjunt de vàlvules instal·lats a l'armari fix. Quan el carro es mou de la posició de funcionament a la posició de prova/aïllament, les vàlvules tornen automàticament per cobrir els contactes estàtics.
El carro es pot accionar amb la porta de l'aparell tancada. Una finestra de visualització a la porta revela la posició del carro, els botons ON (interruptor tancat)/OFF (interruptor obert), l'indicador d'estat d'obertura/tancament i l'indicador d'estat de càrrega/descàrrega. A petició, es pot afegir un dispositiu d'alliberament d'emergència a la porta del compartiment del carretó, que permet l'activació manual de l'interruptor en cas d'emergència.
Els carros de disjuntors inclouen carros de disjuntors VD4 o VG1 (o carros amb aspecte similar). El xassís del carro proporciona la connexió mecànica entre l'interruptor i l'aparell de commutació. El xassís del carro està bloquejat al quadre de comandament i es pot moure manualment mitjançant un cargol. El marc de l'interruptor està muntat a partir de plaques d'acer aliat i es munta a l'interruptor i altres equips. Els braços de contacte amb un sistema de contacte amb molla-es munten als pols de l'interruptor i proporcionen connexió elèctrica quan el carro s'insereix a la posició de funcionament.
Un únic connector de línia de control connecta les línies de senyal, protecció i control entre el carro i l'aparell de commutació. Un cop inserit a l'aparell de commutació, el carro s'assegura a la posició de prova/aïllament i es connecta de manera segura al sistema de connexió a terra de l'aparell. La posició del carretó es pot veure a través de la finestra d'inspecció o l'indicador de posició elèctrica del carretó muntat al panell del compartiment de baixa tensió-.
A més dels disjuntors al buit, també oferim carros F-C amb contactors al buit, carros d'aïllament, carros de posada a terra, carros de mesura, carros de transformadors de tensió amb fusibles i carros d'aïllament amb fusibles. Els carros del mateix tipus són intercanviables.
Diagrama d'enclavament de vàlvules i carro disjuntor

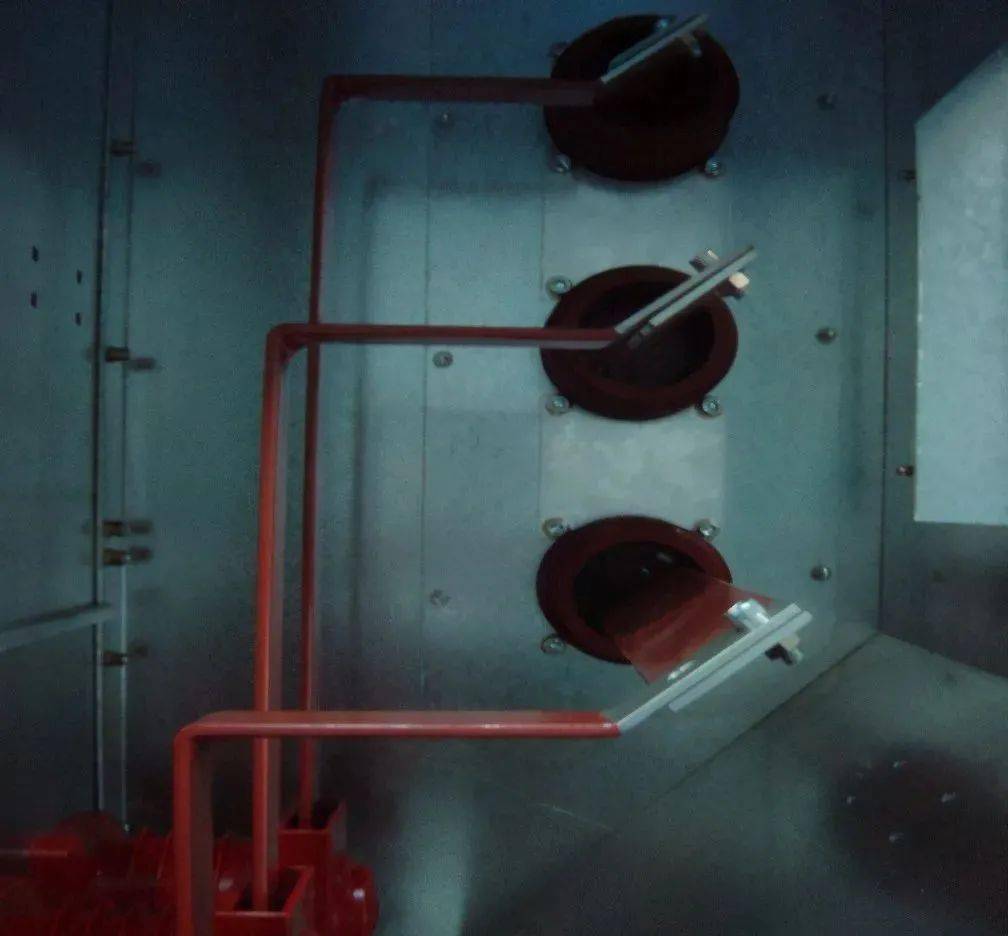

Compartiment de la barra de distribució: el compartiment de la barra de commutació KYN28-12 està principalment aïllat i separat per panells laterals posteriors esquerre i dret, una partició inferior, una coberta posterior, una placa de muntatge de casquilles de paret, una partició frontal i un panell d'endoll amb una vàlvula. El compartiment de barres té 1088 mm d'alçada i 632 mm de profunditat. En cas d'avaria de la barra i d'arc, les particions internes garanteixen la seguretat del personal a prop del compartiment del interruptor i del compartiment del cable.
Diagrama del compartiment de barres KYN28
Totes les barres principals i les barres de branca estan cobertes amb casquilles i les connexions de barres estan equipades amb cobertes aïllants amb un alt rendiment d'aïllament. Les barres de distribució principals es dirigeixen des d'un panell de l'aparell de commutació al panell de l'aparell de distribució adjacent, assegurades per barres de distribució i casquilles. Depenent del corrent, calen aïllants per suportar les barres principals dins del compartiment de les barres. Quan el corrent màxim d'un sistema és de 2.000 A, els panells d'alimentació d'entrada d'alta-intensitat o els panells de connexió de bus requereixen aïllants per suportar les barres principals. Quan el corrent està entre 2500A i 3150A, tots els panells de commutació de la disposició requereixen aïllants per suportar les barres principals.
Les barres de branca rectangular es cargolen directament a les barres principals sense necessitat de pinces. Per eliminar els efectes dels corrents de Foucault generats pels circuits magnètics tancats, els casquilles de paret es connecten a les obertures trifàsiques de la placa de muntatge de la caixa de contactes i es revestiran amb un aliatge d'alumini o plaques d'acer inoxidable per bloquejar el circuit magnètic i eliminar els corrents de Foucault. La placa de muntatge del casquet i les plaques del casquet d'alumini aïllen i donen suport a les barres colectores entre els panells.
Compartiment de cables: el compartiment de cables té 1106 mm d'alçada i 814 mm de profunditat (des del terra de l'aparell de distribució fins a la part inferior de la partició inferior del compartiment de la barra colectora). En funció dels requisits operatius, es poden instal·lar components com ara transformadors de corrent,-interruptors de presa de terra d'acció ràpida, transformadors de tensió, parallamps i transformadors de corrent de seqüència zero-. Quan s'obre la porta del compartiment de cables, hi ha molt espai perquè els treballadors puguin entrar a l'armari i instal·lar els cables (es poden connectar fins a sis cables d'un sol-nucli en paral·lel).
La placa base del forat d'entrada del cable pot ser d'acer inoxidable o alumini no-magnètic (també es pot utilitzar acer galvanitzat o galvanitzat per a cables de tres-núcleos). Té ranures i es pot extraïr, facilitant la-instal·lació al lloc. Les obertures del segell reductor de la placa base per als cables primaris i secundaris han de tenir la mida adequada per als cables instal·lats per evitar l'entrada d'animals petits. Per a rases de cable amb alta humitat, es recomana segellar l'aparell amb massilla ignífuga o resina epoxi.

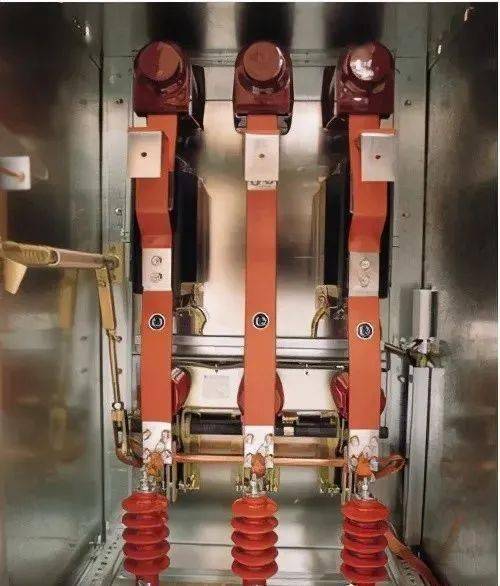

Diagrama del compartiment del cable KYN28

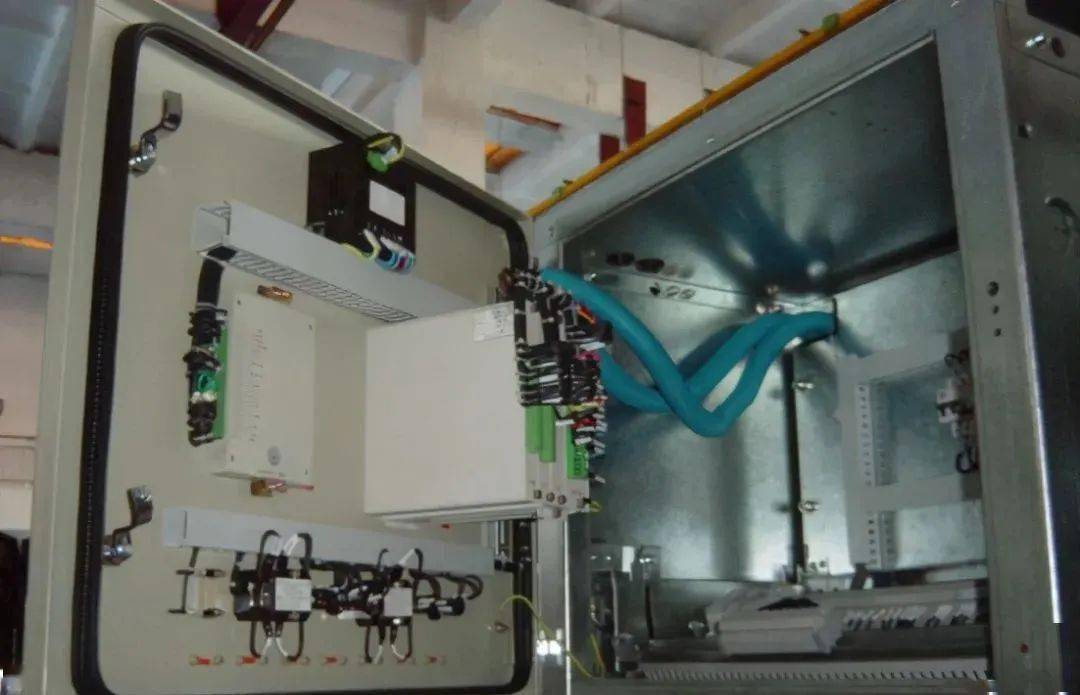

Compartiment de baixa tensió-(sala de relés): el compartiment de baixa tensió-de l'aparell de commutació KYN28-12 té 620 mm d'alçada i 458 mm de profunditat. Conté equips secundaris, inclosos dispositius de control i protecció integrats tradicionals o nous, components secundaris i altres components. Aquests components es poden muntar a la porta del compartiment d'instruments o a la placa de relés dins del compartiment de baixa tensió{10}. La placa de relés es pot girar de manera flexible per facilitar la instal·lació i el cablejat dels components secundaris. A la part inferior del compartiment de baixa tensió-, els suports de muntatge que subjecten el bloc de terminals de tres fileres es poden girar cap amunt per facilitar la instal·lació i el cablejat.
El cablejat secundari de l'aparell de commutació s'encamina al-conducte de cables de la dreta, mentre que els cables de control es dirigeixen al conducte de cables-esquerra. Aquests conductes són espaiosos i tenen cobertes. El conducte de cables-esquerra s'utilitza per al cablejat d'entrada i sortida entre-taulers, mentre que el conducte de cables-de la dreta s'utilitza per al cablejat intern de l'aparell de commutació. Els passadissos-del cable de control es troben als panells laterals del compartiment de baixa-tensió per facilitar la connexió de la font d'alimentació de control.

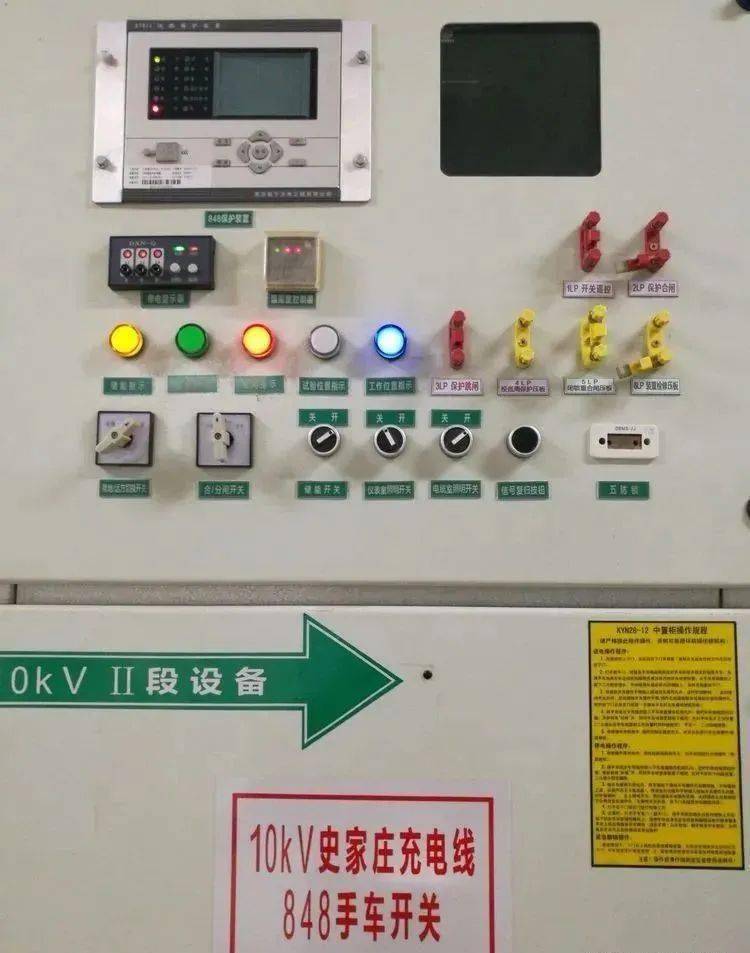

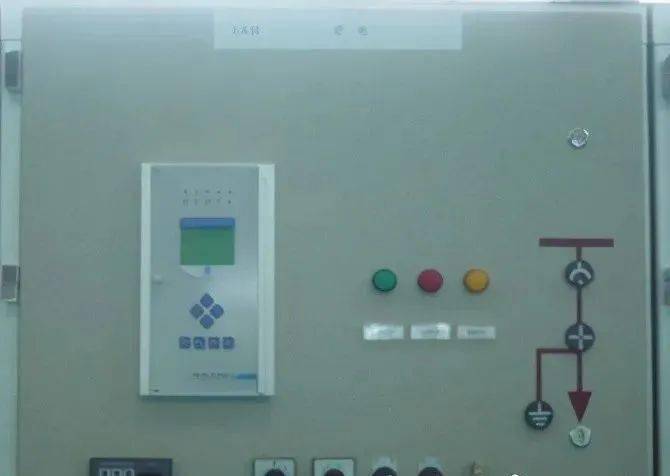

Vista exterior de baixa tensió
Vista interior de baixa tensió
Cinc-funcions d'enclavament de protecció de l'armari de commutació
Per evitar que els operadors cometin errors operatius involuntàriament que puguin provocar accidents (assegurant un funcionament fiable de l'equip i la seguretat de l'operador), a més de reforçar la formació dels operadors i implementar un sistema de permisos de treball, els dissenys d'aparells incorporen enclavaments obligatoris o utilitzen mesures d'advertència. L'aparell de commutació ha de proporcionar cinc funcions per evitar un mal funcionament (anomenades "cinc proteccions").
◆El significat específic del bloqueig de cinc-prevenció és el següent:
①. Evita l'obertura o el tancament accidental d'interruptors, interruptors de càrrega i contactors (es permeten funcions indicatives);
②. Evita l'obertura o el tancament dels interruptors de desconnexió superior i inferior sota càrrega, o empènyer o estirar un carro d'interruptors dins i fora sota càrrega;
③. Impedeix operar un interruptor de connexió a terra o connectar un cable de terra temporal sota alimentació;
④. Evita l'activació d'un cable de connexió a terra temporal o un interruptor de connexió a terra quan està encès;
⑤. Evita que les persones entrin accidentalment a un compartiment viu.
◆Implementació de cinc-enclavaments de protecció:
①. Quan el carro està tancat a la posició de treball de l'armari, l'electroimant de bloqueig dins del xassís es bloqueja al cargol i no s'estirarà. Això és per evitar que el carro del disjuntor sigui estirat per error amb la càrrega.

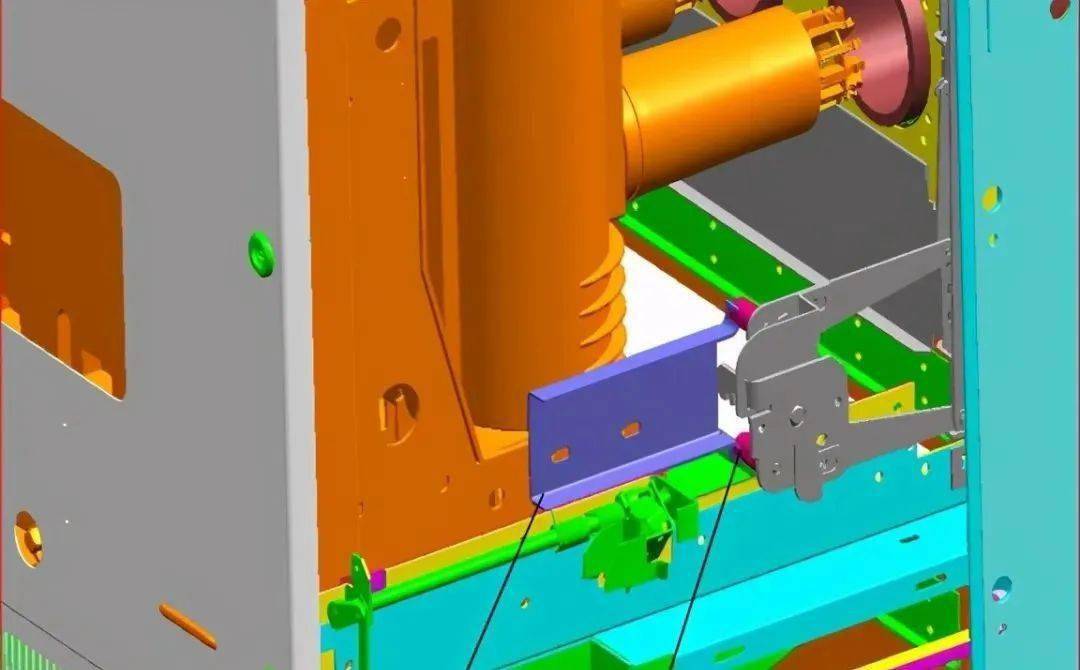

Esquema del bloqueig electromagnètic
②. Quan l'interruptor de posada a terra està en posició tancada, la barra d'impuls del mecanisme d'enclavament de l'eix de l'interruptor de posada a terra s'empeny al carril del carretó del panell, evitant que el carretó del disjuntor associat sigui empès al panell.
③. Quan el carro de l'interruptor està tancat en la posició de funcionament, la línia de sortida s'activa, evitant que l'interruptor de posada a terra es tanqui. La barra d'empenta del mecanisme de bloqueig de l'eix de l'interruptor de posada a terra està bloquejada i el mànec de funcionament no pot fer funcionar l'eix de l'interruptor de posada a terra.

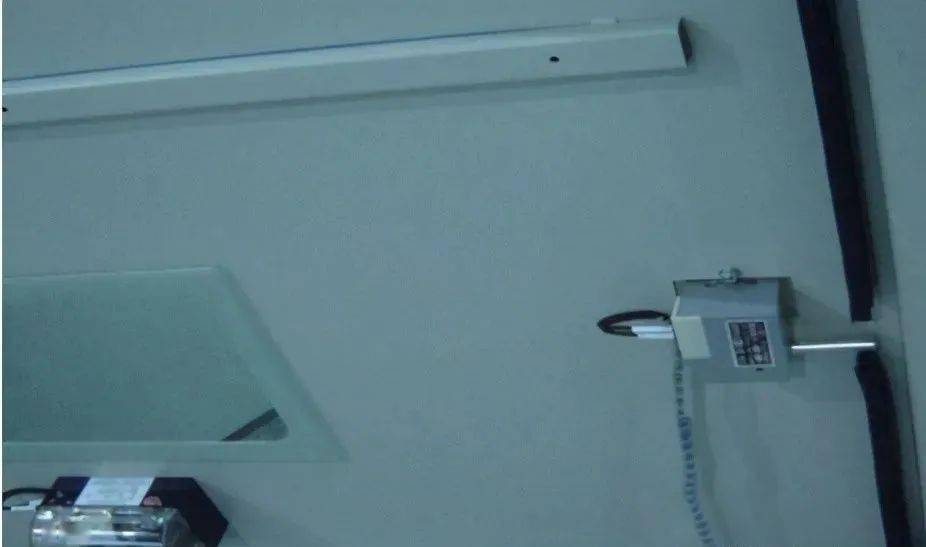

④. Per als panells d'entrada de cables, seccionadors de barres i altres subestacions transformadores, ja que el costat del cable entrant està energitzat, s'instal·len panys electromagnètics a les portes inferiors per evitar l'entrada al compartiment del cable quan el costat del cable està energitzat.
⑤. En el cas de les subestacions tripulades, un interruptor de transferència anti-muntat en panell (amb un indicador vermell i verd) pot evitar l'obertura o el tancament accidentals de l'interruptor. Per a les subestacions no tripulades, ja que l'obertura i el tancament de l'interruptor es controlen de forma remota, no es pot utilitzar el mètode d'indicador vermell i verd i es requereix un enclavament elèctric. La porta de la sala d'instruments de l'armari de commutació d'alta tensió -generalment està equipada amb un interruptor de transferència d'obertura i tancament, i la sala d'instruments està equipada amb un bloqueig de programa. Quan l'armari de commutació funcioni amb normalitat, traieu la clau de bloqueig del programa i tanqueu la porta de la sala d'instruments per evitar l'obertura i el tancament accidentals de l'interruptor. Tanmateix, ara generalment s'instal·la un interruptor de transferència amb una clau a la porta de l'instrument. Quan l'armari de commutació funcioni amb normalitat, traieu la clau per evitar l'obertura i el tancament accidentals de l'interruptor.
